Reverse Engineering - Referenzen:

Flaschensterilisator

Komplette Ausfertigung der Fertigungsdokumentation - Erfassung vorhandener Geräte

  • Demontage
  • Skizzieren und Fotografieren der Einzelteile
  • 3D-CAD-Modelle (Inventor)
  • Definition der eingesetzten Materialien -Kontrollberechnung
  • Konstruktion - Optimierung
  • Werkstattdokumentation

Hintergrund des Projektes: Patentkonflikt

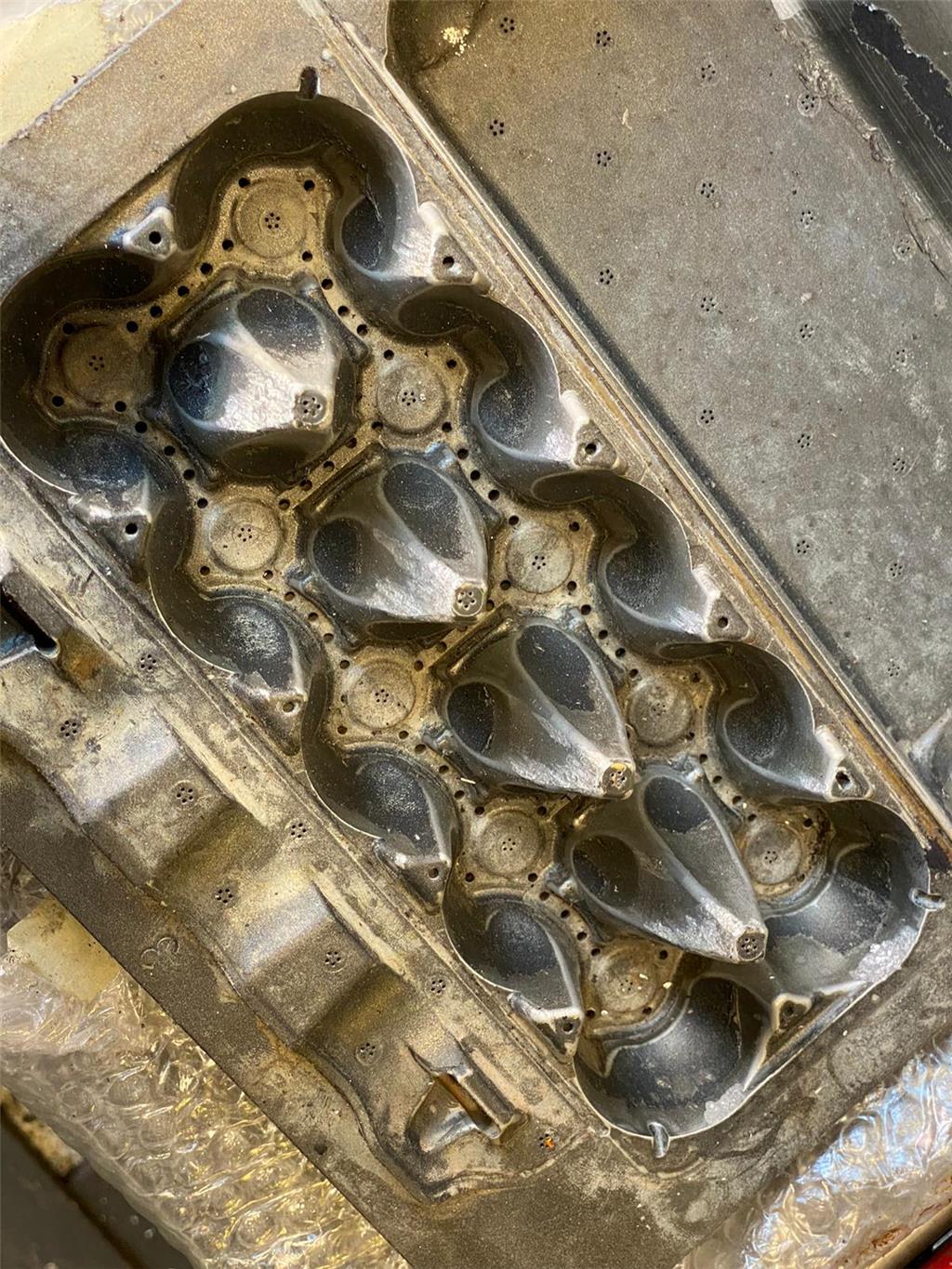

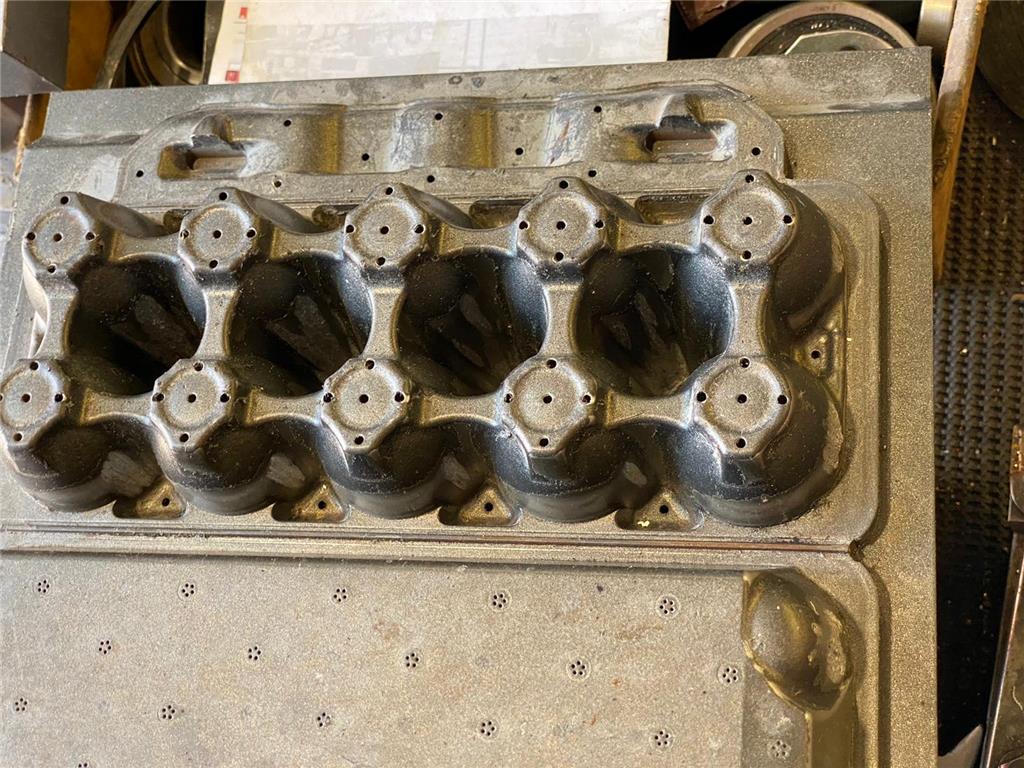

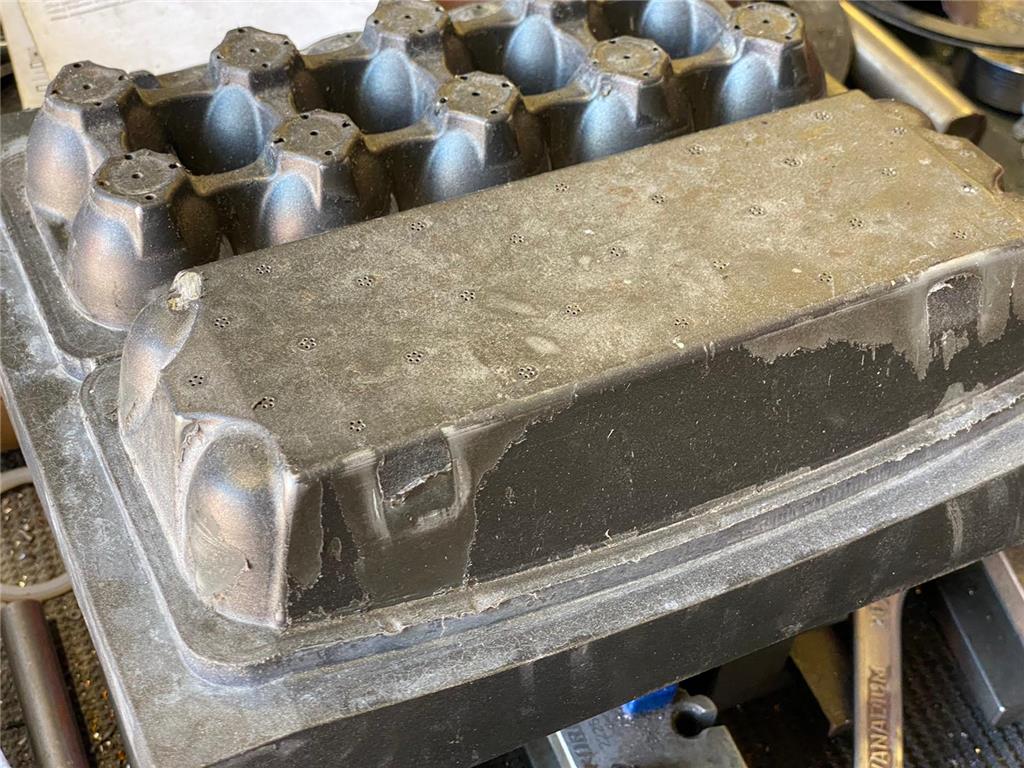

Form für Karton Eierverpackung

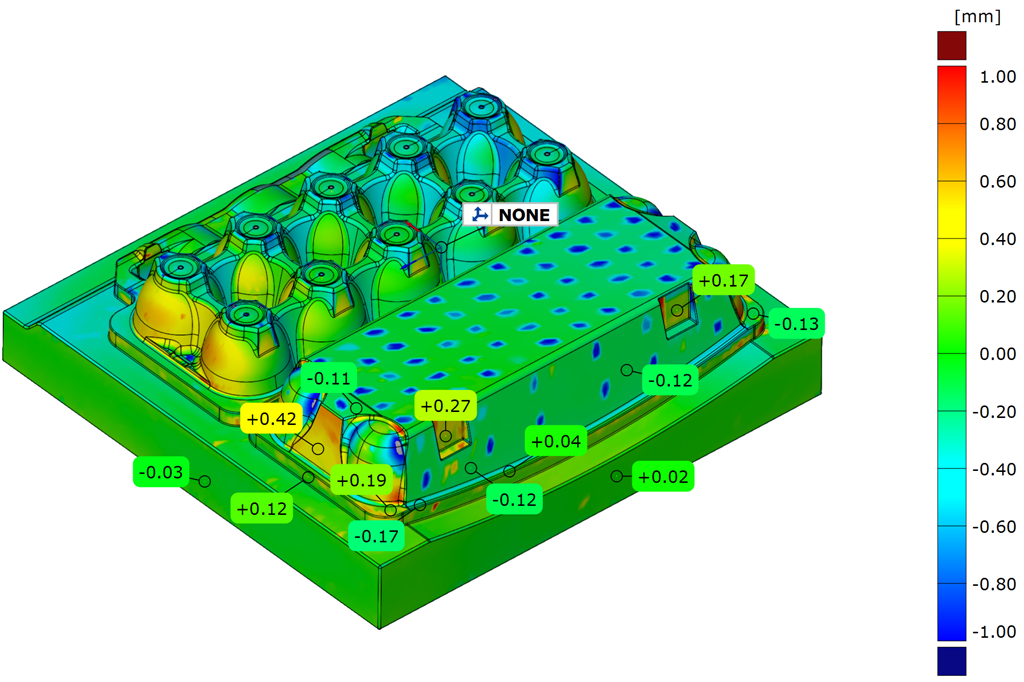

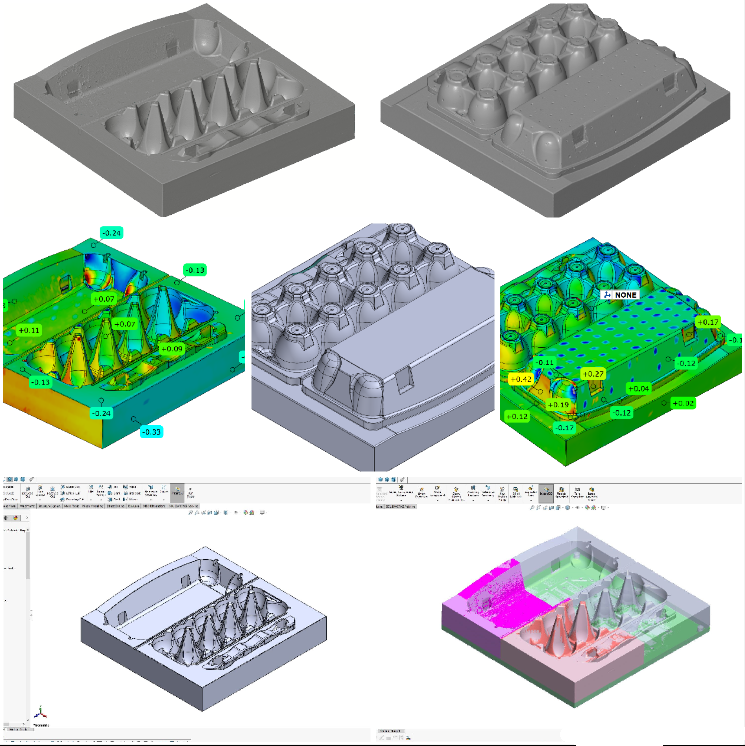

Entwicklung eines 3D-CAD-Modells basierend auf einem 3D-Scan (STL) eines vorhandenen Werkzeugs

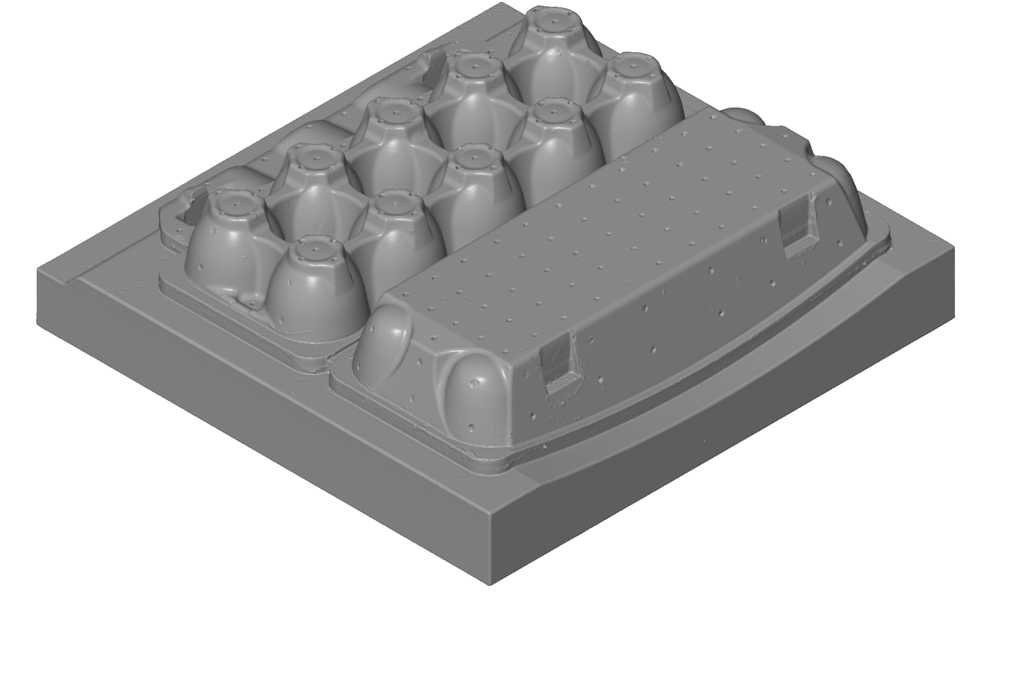

  • 3D-Scan eines vorhandenen Werkzeugs - STL-Datei mittels GOM Atos-Scanner

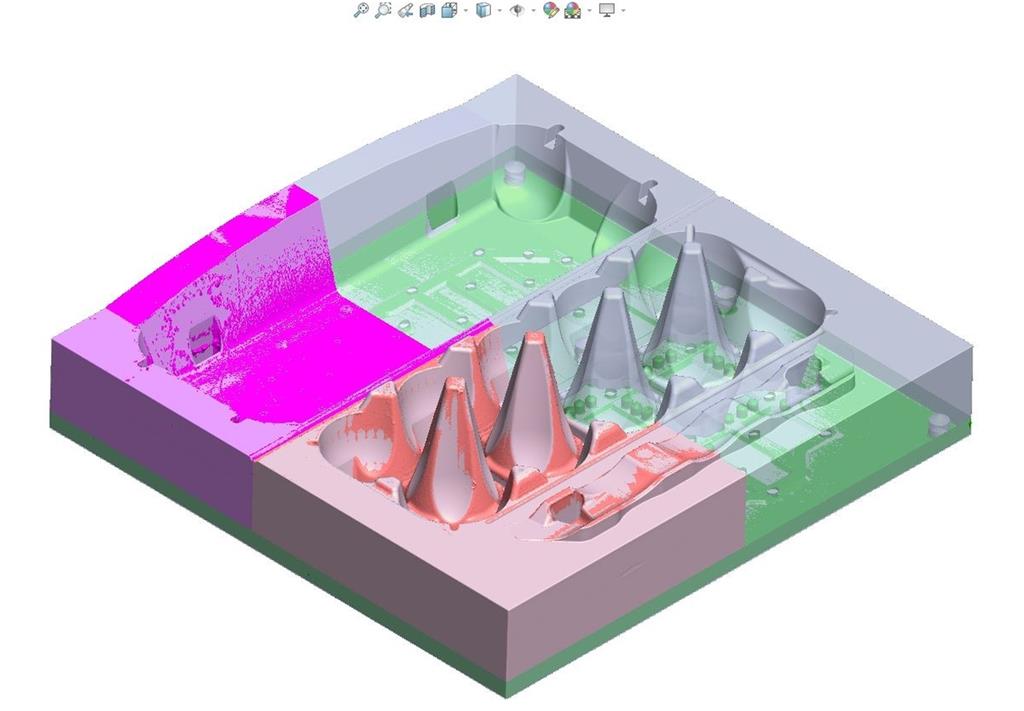

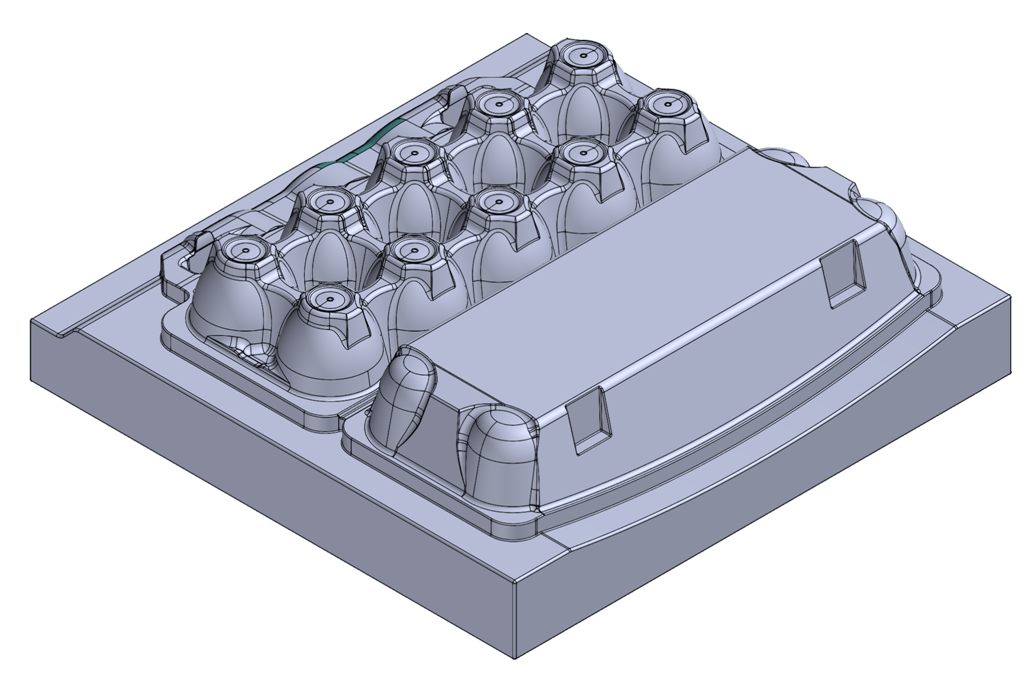

  • Modellierung von CAD 3D-Modellen - SolidWorks
  • Grund: Ersatz alter verbrauchter Werkzeuge durch neue -
  • Qualitäts-Solid-CAD-Modell zur Vorbereitung des CNC-Codes für die Verarbeitung erforderlich
